घर्षण वेल्डिंग: सिद्धांत, अनुप्रयोग, आरेख और प्रौद्योगिकी

घर्षण वेल्डिंग इसकी शुरुआत 1956 में सोवियत संघ में हुई थी। 1960 के दशक से, इसका विस्तार अन्य देशों में भी हुआ है और बाद में इसे व्यापक मान्यता मिली है। घर्षण वेल्डिंग यह दबाव वेल्डिंग का एक प्रकार है जिसमें धातु को उत्पाद के एक भाग के बीच घर्षण द्वारा गर्म किया जाता है।

अंतिम कनेक्शन प्रक्रिया के अंत में होता है, जब एक फोर्जिंग बल लगाया जाता है। इस प्रकार की वेल्डिंग का उपयोग विमान और ऑटोमोटिव निर्माण में किया जाता है।

धातु की घर्षण वेल्डिंग

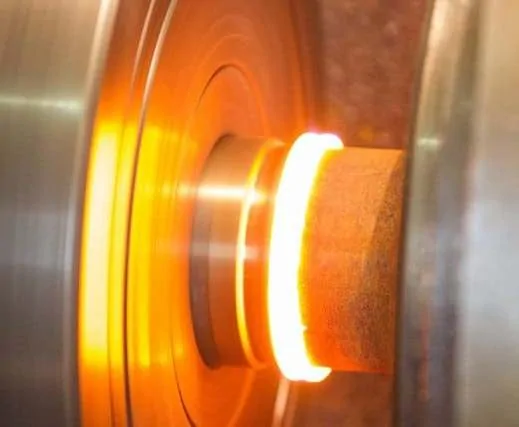

धातु की घर्षण वेल्डिंग वेल्डिंग दो धातुओं को जोड़ने की एक अनूठी प्रक्रिया है, जिसमें किसी एक वस्तु के घर्षण या घूर्णन की यांत्रिक ऊर्जा को ऊष्मीय ऊर्जा में परिवर्तित करके, वांछित जोड़ पर सटीक रूप से ऊष्मा उत्पन्न की जाती है। गर्म करने की प्रक्रिया के दौरान, भागों को स्थिर या बढ़ते दबाव के साथ एक साथ दबाया जाता है। आवश्यक गर्म करने, धातु के पिघलने और दबाव से बने जोड़ के बाद, घूर्णन को उलटकर और अचानक रोककर वेल्डिंग प्रक्रिया पूरी की जाती है।

पर धातु की घर्षण वेल्डिंग कनेक्शन क्षेत्र में, दबाव के परिणामस्वरूप, मजबूत कनेक्शन में बाधा डालने वाली वसायुक्त फिल्में और ऑक्साइड नष्ट हो जाते हैं।

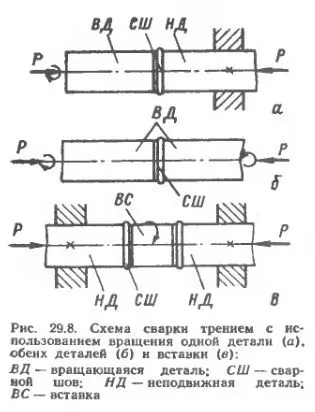

अत्यधिक गर्म धातु, अपने गलनांक तक पहुँचने पर, प्रबल संपीड़न के कारण धातु के परमाणु एक-दूसरे में विकसित हो जाते हैं, जिसके परिणामस्वरूप उत्पाद की अखंड प्रकृति बन जाती है। इस प्रकार, धातु की घर्षण वेल्डिंग प्रक्रिया में शामिल हैं:

• भागों का सुरक्षित बन्धन जिसमें उनमें से एक चलने योग्य है और दूसरा नहीं;
• धातु को यांत्रिक रूप से प्लास्टिक अवस्था तक गर्म करना, पिघलाना;
• ऑक्साइड और फैटी फिल्मों के विनाश की प्रक्रिया जो वेल्ड की ताकत में हस्तक्षेप करती है;
• गर्म धातु के किनारे परमाणु स्तर पर धात्विक बंधन स्थापित करते हैं;
• घूर्णी गति, दबाव, भागों के जमने की प्रक्रिया का बंद होना।

1990 के दशक में एक विधि विकसित की गई थी धातुओं की घर्षण वेल्डिंग सरगर्मी के साथ। इस विधि का उपयोग शीट अलौह धातुओं की बट वेल्डिंग के लिए किया जाता है: एल्युमिनियम, टाइटेनियम, उनकी मिश्रधातुएँ और स्टील। 1800°C तक के गलनांक वाली सभी मिश्रधातुओं को भी वेल्ड किया जाता है।⁰C की सहायता से, असमान धातुओं को जोड़ा जा सकता है। यह एक छड़ के आकार के उपकरण का उपयोग करके किया जाता है, जिसकी नोक को वर्कपीस में डाला जाता है और पूरी आवश्यक लंबाई तक फैलाया जाता है। यह उपकरण बहुत तेज़ गति से घूमता है, जिससे तीव्र घर्षण उत्पन्न होता है और धातु गर्म होकर तन्य अवस्था में पहुँच जाती है। पिघला हुआ द्रव्यमान घूमते हुए उपकरण के साथ मिल जाता है और उपकरण के पीछे खाली जगह में धकेल दिया जाता है। इस प्रक्रिया से धात्विक बंधन स्थापित होते हैं और धातुओं में जुड़ाव होता है। कार्य पूरा होने के बाद, उपकरण को वर्कपीस से हटा लिया जाता है। मुख्य मानदंड धातुओं की घर्षण वेल्डिंग सरगर्मी के साथ:

• वेल्डिंग गति;
• घूर्णी गति की आवृत्ति;
• उपकरण को दबाने का बल, इसकी गति, वेल्डेड होने वाली धातु को ध्यान में रखते हुए, इसकी मोटाई;
• ऐसे उपकरण के आयाम और उसके झुकाव का कोण।

इस प्रकार की वेल्डिंग के लाभ:

• उच्च शक्ति की कोई आवश्यकता नहीं;
• स्थानीय हीटिंग क्षेत्र, हीटिंग सटीकता;
• वेल्डिंग गति;
• कनेक्शन सटीकता;
• कोई छींटे नहीं.

घर्षण वेल्डिंग उपकरण

घर्षण वेल्डिंग उपकरण दो धातुओं को उच्च-परिशुद्धता से जोड़ने के लिए डिज़ाइन की गई, PST-80 सबसे उन्नत मशीनों में से एक है। यह हाइड्रोलिक क्लैंप, वेल्डिंग चक्र की निगरानी, नियंत्रण और प्रोग्रामिंग के लिए एक टचस्क्रीन, एक हाइड्रोलिक पावर यूनिट और एक स्नेहन स्टेशन से सुसज्जित है। यह ऊष्मा-प्रतिरोधी और संरचनात्मक स्टील को वेल्ड कर सकता है, और वेल्ड क्रॉस-सेक्शन में एक महीन-दानेदार संरचना होती है। घर्षण वेल्डिंग उपकरण MAST-10 मॉडल लौह और अलौह धातुओं और उनके मिश्रधातुओं की बट वेल्डिंग के लिए डिज़ाइन किया गया है। यह मशीन अर्ध-स्वचालित है, और भागों को लोड करने के अलावा, सभी स्वचालित संचालन करती है। PST-12, PST-20 और PST-50 मॉडल उत्कृष्ट वेल्डिंग करते हैं, उच्च-गुणवत्ता वाले वेल्ड बनाते हैं और तेज़ी से काम करते हैं।
